Jäykkä{0}}Flex PCB lääketieteellisille laitteille

Lääketieteellisestä elektroniikasta on tulossa pienempiä, kevyempiä, älykkäämpiä ja toiminnallisesti integroituneempia. Tuotteet, kuten potilasvalvontalaitteet, diagnostiset instrumentit, puettavat terveydenhuollon laitteet, lääketieteelliset anturit, kannettavat testauslaitteet, laboratorioinstrumentit ja ohjausmoduulit vaativat usein kompakteja sisäisiä rakenteita ja erittäin luotettavia sähköliitäntöjä. Näissä sovelluksissa perinteiset kaapeliliitännät tai useat jäykät levyt voivat viedä liikaa tilaa, lisätä kokoonpanon monimutkaisuutta ja luoda enemmän mahdollisia vikakohtia.

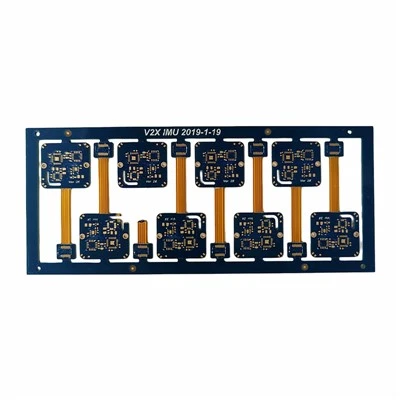

MeidänRigidflex piirilevy lääkinnällisiin laitteisiinratkaisu on suunniteltu auttamaan asiakkaita ratkaisemaan nämä haasteet yhdistämällä jäykät levyalueet joustaviin piiriosiin. Tämän rakenteen ansiosta piirilevy voidaan taittaa, taivuttaa ja sovittaa pienikokoisiin lääketieteellisiin laitteisiin samalla kun se tukee vakaata signaalinsiirtoa ja pitkäaikaista luotettavuutta. Lääketieteellinen elektroniikka-asiakkaiden keskeinen huolenaihe ei ole vain levyn valmistus, vaan se, tukeeko se todellista laitetestausta, kokoonpanoa, toistuvaa tuotantoa ja pitkäkestoista käyttöä.

Asiakkaiden yleisiä kipukohtia ovat rajallinen sisätila, liitinvika, epävakaa signaalin siirto, taivutusvauriot, jäykkä-joustomuutoshalkeilu, materiaalin epäjohdonmukaisuus ja epävakaa erälaatu. Keskitymme näihin ongelmiin DFM:n teknisen tarkastelun, materiaalin jäljitettävyyden, taivutuksen luotettavuuden valvonnan, tiukan tarkastuksen ja prototyypin--massatuotantotuen{4}}tuen avulla.

Tilansäästö on yksi tärkeimmistä syistä, miksi lääketieteen elektroniikkainsinöörit valitsevat jäykät{0}}joustavat piirilevyrakenteet. Monissa lääketieteellisissä tuotteissa on integroitava anturit, näytöt, akut, ohjausmoduulit ja viestintätoiminnot hyvin rajalliseen tilaan. Jos tuotteessa käytetään useita kaapeleilla yhdistettyjä jäykkiä levyjä, sisäinen asettelu voi tulla tilaa vievä ja vaikea koota.

Jäykkä{0}}joustava muotoilu auttaa yhdistämään useita toiminnallisia alueita yhdeksi integroiduksi piirirakenteeksi. Jäykkiä osia voidaan käyttää komponenttien asennukseen, kun taas joustavat osat voivat yhdistää eri alueita ja taipua laitteen koteloon. Näin asiakkaat voivat pienentää tuotteen paksuutta, yksinkertaistaa sisäistä johdotusta ja parantaa suunnittelun vapautta.

Kannettavien näyttöjen, puettavan lääketieteellisen elektroniikan, kompaktien diagnostiikkatyökalujen ja pienten anturimoduulien tilan säästö voi suoraan parantaa tuotteen käytettävyyttä ja ulkonäköä. Vielä tärkeämpää on, että se voi myös vähentää kokoonpanovaiheita ja auttaa insinöörejä suunnittelemaan vakaampia sisärakenteita.

Liittimiä ja kaapeleita käytetään usein erillisten piirilevyjen liittämiseen, mutta niistä voi tulla heikkoja kohtia lääketieteellisissä elektronisissa tuotteissa. Ajan myötä liittimet voivat löystyä, hapettua, kärsiä huonosta kosketuksesta tai epäonnistua tärinän, toistuvan käsittelyn tai kokoonpanovirheiden vuoksi. Tuotteissa, jotka vaativat vakaata-pitkäaikaista toimintaa, liittimeen- liittyvien vikariskien vähentäminen on erittäin tärkeää.

Jäykkä{0}}joustava piirilevyrakenne voi korvata jotkin kaapeli- ja liitinliitännät integroimalla joustavan liitännän suoraan piirilevyyn. Tämä auttaa vähentämään osien määrää, yksinkertaistamaan kokoamista, parantamaan sisäisen liitännän vakautta ja vähentämään kosketushäiriöiden mahdollisuutta.

Lääkäriasiakkaille liittimen pienentäminen ei ole vain tilaa{0}säästävä etu. Se tukee myös luotettavuutta, toistettavuutta ja helpompaa tuotteen kokoamista. Tämä on erityisen arvokasta laitteissa, joiden on toimittava tarkasti ja johdonmukaisesti, kuten valvontalaitteet, diagnostiset moduulit, lääketieteelliset anturit ja kannettavat terveydenhuoltotuotteet.

Jäykkä-joustava siirtymäalue on yksi kriittisimmistä luotettavuudesta koko piirilevyrakenteessa. Tässä kohtaa jäykkä osa ja joustava osa. Jos siirtymäaluetta ei ole suunniteltu tai valmistettu oikein, se voi muodostua jännityksen keskittymispisteeksi ja aiheuttaa halkeilua, kuparin väsymistä, delaminaatiota tai ajoittaisia ​​sähkövikoja.

Hyvä siirtymän hallinta edellyttää asianmukaista pinoamista-, peitteen kohdistusta, kuparireititystä, materiaalien yhteensopivuutta ja jännityksenpoistoa. Raskaita osia, liittimiä, läpivientejä ja juotosliitoksia ei saa sijoittaa liian lähelle korkean{2}}jännityksen siirtymäalueita aina kun mahdollista. Siirtymäalueella tulisi myös välttää äkillisiä rakenteellisia muutoksia.

Lääketieteellisissä laitteissa jotkin viat eivät välttämättä ilmene alkutarkastuksen aikana, mutta ne voivat ilmetä asennuksen, testauksen, käsittelyn tai pitkäaikaisen{0}}käytön jälkeen. Siksi siirtymäalueen valvontaa tulisi tarkastella suunnitteluvaiheessa, ei tuotantoongelmien ilmaantumisen jälkeen.

Monet lääketieteelliset elektroniset tuotteet ovat riippuvaisia ​​tarkasta signaalinkeräyksestä, vakaasta tiedonsiirrosta ja tasaisesta sähkösuorituskyvystä. Potilasvalvontajärjestelmät, diagnostiset instrumentit, anturimoduulit ja laboratoriotestauslaitteet voivat vaatia alhaisia-kohinaisia ​​signaalipolkuja, ohjattua impedanssia ja luotettavaa liitäntää eri toiminnallisten alueiden välillä.

A Jäykkä-Flex-piirilevy lääkinnällisille laitteillevoi auttaa vähentämään liittimeen{0}} liittyvää signaalihäviötä ja parantamaan sisäisen yhteyden vakautta. Signaalin suorituskyky riippuu kuitenkin edelleen oikeasta pino-suunnittelusta, materiaalin valinnasta, jäljen leveydestä, väliltä, ​​kuparitasapainosta ja tuotannon johdonmukaisuudesta.

Signaali{0}}herkissä projekteissa voimme tarkistaa pino-vaatimukset, impedanssitarpeet, reititystiheyden ja kerrosrakenteen ennen tuotantoa. Tämä auttaa asiakkaita vähentämään riskejä, kuten signaalin vääristymiä, impedanssin poikkeamia, epävakaita lukemia tai tuotanto-erien suorituskyvyn vaihteluita.

Materiaalien jäljitettävyys on erittäin tärkeää lääketieteellisen elektroniikan projekteissa. Kun tuote on läpäissyt validoinnin, asiakkaat haluavat yleensä tulevissa erissä käyttää vakaita materiaaleja ja valvottua tuotantorekisteriä. Odottamattomat materiaalimuutokset voivat vaikuttaa sähköiseen suorituskykyyn, kokoonpanokäyttäytymiseen, luotettavuustestaukseen tai tuotteen hyväksyntään.

Yleisiä materiaalivaihtoehtoja ovat FR4 tai High-Tg FR4 jäykille alueille, polyimidi joustaville alueille, RA-kupari parempaan taivutusvarmuuteen, ED-kupari staattisiin taivutusrakenteisiin, peitelevy piirien suojaamiseen ja ENIG hieno-piikkojuotettavuuteen. Oikean valinnan tulisi riippua taivutustarpeesta, signaalin suorituskyvystä, käyttölämpötilasta, kokoonpanoprosessista ja pitkän ajan -syöttötarpeista.

Jäljitettävät materiaalit ja selkeät tuotantorekisterit auttavat asiakkaita hallitsemaan toistuvia tilauksia, laatutarkastuksia ja{0}}tuotteen pitkän aikavälin vakautta.

Tiukka laadunvalvonta on välttämätöntä lääketieteellisissä jäykissä{0}}joustopiirilevyprojekteissa. Asiakkaat tarvitsevat luottamusta siihen, että jokainen levy tukee laitteiden testausta, kokoonpanoa ja pitkäkestoista{2}}käyttöä. Laadunvalvonnan tulisi kattaa avoimen ja oikosulkutestauksen lisäksi myös materiaalin kunto, kerrosten rekisteröinti, taipuisan alueen laatu, siirtymäalueen stabiilisuus, juotettavuus, mittatarkkuus ja erän yhtenäisyys.

Laadunvalvontaprosessimme voi sisältää saapuvan materiaalin tarkastuksen, sisäkerroksen tarkastuksen, laminoinnin valvonnan, porauksen ja pinnoituksen tarkastuksen, peitekerroksen kohdistuksen tarkastuksen, AOI-tarkastuksen, sähkötestauksen, mittatarkastuksen, pinnan viimeistelyn tarkastuksen ja visuaalisen lopputarkastuksen. Korkeammat vaatimukset edellyttävissä projekteissa voidaan myös järjestää impedanssitestaus, mikro-leikkausanalyysi tai lisätarkastusraportit.

Hyvä laadunvalvonta auttaa vähentämään asiakas{0}}virheitä, parantamaan validoinnin tehokkuutta ja tukemaan vakaata-pitkäaikaista yhteistyötä.



DFM:n suunnittelutuki on erityisen tärkeää jäykissä{0}}joustopiirilevyprojekteissa, koska monet riskit alkavat suunnitteluvaiheessa. Suunnittelu voi olla sähköisesti oikea, mutta silti aiheuttaa valmistus-, taivutus-, kokoonpano- tai luotettavuusongelmia.

DFM-tarkastelumme voi tarkistaa taivutussäteen, jäykän-jouston siirtymärakenteen, pino-suunnittelun, sijoittelun, jäljityksen, peiteaukkojen, juotosmaskin vaatimukset, pinnan viimeistelyn sopivuuden, impedanssivaatimukset ja kokoonpanoon- liittyvät riskit. Tämä katsaus voi auttaa välttämään kompaktin lääketieteellisen elektroniikan toistuvan uudelleensuunnittelun, tuotannon viivästykset ja odottamattomat luotettavuusongelmat.



Varhainen suunnittelukartoitus auttaa asiakkaita myös valitsemaan sopivat materiaalit, määrittelemään realistiset toleranssit ja valmistautumaan tulevaan volyymituotantoon. Vahva DFM-prosessi parantaa mahdollisuuksia, että ensimmäinen prototyyppi on hyödyllinen todellisessa testauksessa.
